Различные варианты монтажа гипсокартонных перегородок.

Перегородки
из гипсокартонных листов (ГКЛ)

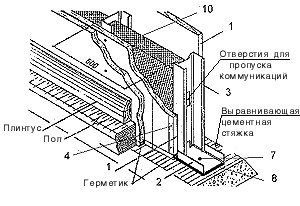

Конструкция перегородок состоит из металлического каркаса, обшитого гипсокартонными листами. Каркас комплектуется из верхних и нижних направляющих и стоек.
Верхние и нижние направляющие пристреливаются дюбелями к конструкции пола и потолка.
Для компенсации возможных неровностей, обеспечения плотного сопряжения направляющих со строительными конструкциями на направляющие прикрепляется упругая, эластичная, самоклеющаяся лента типа "Дихтунгсбанд". Стойки каркаса устанавливаются между верхней и нижней направляющей с шагом 600 мм и закрепляются с помощью специальных клещей методом "просечки с отгибом". Принятые решения по креплению стоек обеспечивают независимую работу каркаса перегородок и несущих конструкций здания.

Перегородка из ГКЛ с однослойной обшивкой на металлическом каркасе С111
Конструкция - одинарный металлический каркас, обшитый одним слоем гипсокартонных листов с обеих сторон.
Высота перегородки**- до 5 м.
Вес одного кв. метра перегородки - около 25 кг.

Перегородка из ГКЛ с двухслойной обшивкой на металлическом каркасе С112
Конструкция - одинарный металлический каркас обшитый двумя слоями гипсокартонных листов с обеих сторон.
Высота перегородки**- до 6.5 м.
Вес одного кв. метра перегородки - около 45 кг.

Перегородка из ГКЛ на двойном металлическом каркасе С115
Конструкция - двойной металлический каркас, обшитый двумя слоями гипсокартонных листов с обеих сторон.
Высота перегородки**- до 6.5 м.
Вес одного кв. метра перегородки - около 48 кг.

Перегородка из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций С116
Конструкция - двойной металлический каркас, с пространством для пропуска коммуникаций, обшитый с обеих сторон двумя слоями гипсокартонных листов, располагаемых горизонтально
Высота перегородки**- до 6.0 м.
Вес одного кв. метра перегородки - около 49 кг.

Перегородка из ГКЛ с однослойной обшивкой на деревянном каркасе С121
Конструкция - одинарный деревянный каркас***, обшитый одним слоем гипсокартонных листов с обеих сторон.
Высота перегородки**- до 4.1 м.
Вес одного кв. метра перегородки - около 30 кг.

Перегородка из ГКЛ с двухслойной обшивкой на деревянном каркасе С122
Конструкция - одинарный деревянный каркас***, обшитый двумя слоями гипсокартонных листов с обеих сторон.
Высота перегородки**- до 4.1 м.
Вес одного кв. метра перегородки - около 50,5 кг.

* Все характеристики, допустимые размеры и расход материалов даны для перегородок с обшивкой из ГКЛ толщиной 12,5 мм.
** Зависит от размеров поперечного сечения используемых стоечных профилей и расстояния между ними в каркасе перегородки.
*** Бруски сечением 60х80 (в поставку не входят).

Общие сведения о комплектных системах ТИГИ Кнауф

Комплектная система ТИГИ Кнауф - это комплект, включающий в себя не только производимый ТИГИ Кнауф гипсокартонный лист, но и необходимые для решения конкретной задачи в строительстве материалы, инструменты, приспособления, а также технические решения и рекомендации по производству работ.
Одним из основных строительных элементов перегородок ТИГИ Кнауф является гипсокартонный лист, состоящий из гипсового сердечника с ограждающими его слоями картона. Производится несколько видов листов: гипсокартонный лист (ГКЛ), который может быть влагостойким (ГКЛВ) и огнестойким (ГКЛО).
Элементы каркаса - профиль направляющий (ПН) и профиль стоечный (ПС) изготавливаются длиной 2,75- 4,5 м из рулонной оцинкованной стали толщиной 0,55÷0,7 мм на профилегибочных станках и представляют собой длинномерные элементы с швеллерообразным сечением.

Порядок монтажа перегородок ТИГИ Кнауф

Монтаж перегородок ТИГИ Кнауф должен начинаться в период отделочных работ, до устройства чистых полов, когда все "мокрые" процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима (СНиП 2-3-79)* и температуре не ниже +15° С. Монтаж осуществляется в следующей последовательности:
- разметка проектного положения перегородки на полу;
- перенос разметки с помощью отвеса на потолок;
- крепление, через уплотнительную ленту или специальный герметик, к потолку и полу профилей ПН каркаса перегородки. Крепление профилей производится дюбелями или гвоздями (в случае деревянного основания) с шагом не более 1 м.
- установка в направляющие профили и закрепление в них профилей ПС ( в общем случае расстояние между профилями ПС должно составлять 60 см);
- монтаж внутри каркаса электрических, слаботочных разводок и закладных деталей для крепления на перегородке стационарного оборудования;
- установка и закрепление на одной из сторон каркаса гипсокартонных листов (крепление листов производить с помощью шурупов, с шагом 25 см);
- укладка в пазухи между стойками изоляционного материала (если это предусмотрено проектом);
- установка и закрепление гипсокартонных листов с другой стороны каркаса (в случае установки двух слоев гипсокартонных листов с каждой стороны, как это предусмотрено в комплектных системах С112, С115, С116, С122, второй слой устанавливается со смещением 60 см относительно швов первого слоя);
- заделка швов между гипсокартонными листами и грунтование поверхности обшивки под декоративную отделку;
- устройство чистого пола и декоративная отделка перегородок.

Некоторые требования при производстве работ

- работы по устройству перегородок при помощи комплектных систем ТИГИ Кнауф должны выполняться в строгом соответствии с требованиями проекта и технических листов ТИГИ Кнауф, в условиях сухого и нормального влажностных режимов (СНиП Д-3-79*) и температуре не ниже +15 С;
- шурупы, крепящие гипсокартонный лист к каркасу, должны входить в лист под прямым углом и проникать в металлический каркас на глубину не менее 10 мм, а при деревянном каркасе не менее 20 мм;
- головки шурупов должны быть утоплены на глубину около 1 мм и зашпаклеваны;
- изогнутые, не правильно завернутые шурупы должны быть удалены и заменены новыми в местах, расположенных на расстоянии 5 см от прежних;
- гипсокартонные листы, как правило, располагаются вертикально (кроме С 116) с обязательной заделкой швов как первого, так и второго слоя в случае двухслойной обшивки;
- в случае наличия торцевых швов между гипсокартонными листами в конструкциях перегородок с однослойным покрытием их стыковка и закрепление должно производиться на металлическом горизонтальном профиле. Соседние торцевые швы должны быть смещены по вертикали относительно друг друга не менее чем на 400 мм;
- в условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные листы (ГКЛВ), при этом необходимо учитывать, что в местах прямого попадания воды на стены (ванные) поверхность листов следует покрывать гидроизоляцией (“Флэхендихт”);
- расположение электрических проводок в пространстве каркаса перегородки должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Комплекты материалов необходимые для строительства перегородок
Расход материалов дан на 1 кв. м перегородки (из расчета перегородки размерами 2.75 м х 4 м =11 кв.м без проемов и потерь на раскрой). В зависимости от вида листа, упаковки и т.п.
3. ** Не требуется в случае соединения профилей специальным инструментом методом "просечки с отгибом".

Рекомендации ТИГИ-КНАУФ

Обработка гипсокартонного листа

1. После разметки, резку гипсоволокнистого листа производить на ровной, твердой поверхности ножом для резки ГВЛ. По линии разметки, используя в качестве направляющей металлическую линейку или рейку, несколько раз с усилием провести ножом до образования надреза, гарантирующего последующий излом по разметке.

2. Надрезанный лист уложить на край стола, после чего путем надлома, части листа отделить друг от друга.

3. Однородная, достаточно плотная структура гипсоволокнистого листа позволяет производить качественную резку при помощи ножовки или электролобзика.

4. Если обрезанная кромка гипсоволокнистого листа образует в конструкции перегородки, облицовки или потолка внешний угол, который не требует защиты угловым профилем, она обрабатывается рубанком обдирочным.

Установка каркаса

1. Разметить положение перегородки и дверных проемов на полу при помощи рулетки, метра и шнуроотбойного приспособления. При помощи отвеса перенести разметку на потолок. Производство этой операции значительно облегчает применение специального лазерного устройства.

2. После раскроя на направляющие профили (ПН), предназначенные для установки на полу и потолке, а также на стоечные профили (ПС), примыкающие к стенам, наклеить уплотнительную ленту, которая служит для улучшения параметров перегородки по звукоизоляции.

3. В соответствии с разметкой закрепить направляющие профили на полу и потолке при помощи дюбелей (в случае деревянных конструкций - шурупами). Установку крепежа производить с шагом не более 1 м. Установить и закрепить таким же образом крайние, примыкающие к стенам стоечные профили.

4. Установить стоечные про-фили в направляющие с шагом около 603 мм и выставить вертикально. Крепление в направляющих не производить. При раскрое необходимо учитывать, что длина стойки должна быть меньше фактической высоты помещения на 10 мм.

5. В случае необходимости (например, наращивания) стоечные профили скреплять при помощи шурупов LN 9. Соединение производить с нахлестом не менее 10h, где h - высота спинки профиля в мм.
Для ПС 50 нахлест - > 500 мм,
ПС 75 - > 750 мм,
ПС 100 - > 100 мм.

6. По дверной коробке смонтировать опорные стоечные профили и горизонтальную перемычку из ПН-профиля. Установить промежуточную стойку из ПС-профиля, на которой должен быть расположен стык смежных листов. При 2-х слойной обшивке установить две стойки для обеспечения перехлеста 1-го и 2-го слоя.

7. Для укрепления опорных стоек дверного проема при весе двери до 30 кг, вставить и закрепить в них деревянные бруски или смонтировать дополнительные стойки, скрепив их с основными через вкладыши из ПС (ПН)-профиля.

8. Через отверстия в стенках стоек пропустить силовую и слаботочную разводку с таким расчетом, чтобы она впоследствии не была повреждена шурупами. Вывод проводки наружу производить через отверстия в обшивке, обозначенных в проекте, при этом эл. коробки устанавливать друг против друга со смещением не менее 1,0 м.







Обшивка

1. Установить вертикально и закрепить гипсоволокнистые листы на каркасе специальными шурупами для ГВЛ с шагом 250 мм. Крепление листа шурупами необходимо вести от угла в двух взаимно перпендикулярных направлениях или от середины к краям.

2. Устанавливая самонарезающие шурупы для ГВЛ необходимо отступать от края листа не менее чем на 10 мм, но не более расстояния необходимого для попадания в полку профиля. В двухслойной обшивке крепление второго слоя ГВЛ допускается производить не к каркасу, а непосредственно к листам первого слоя.

3. Установку гипсоволокнистых листов производить в направлении открытой части профиля. Шурупы должны входить в гипсоволокнистый лист под прямым углом и проникать в полку профиля на глубину около 10 мм. Головки шурупов утопить в поверхность листа на глубину ~ 1,0 мм.

4. При установке гипсоволокнистых листов обеспечить зазор между ними в 5 - 7 мм. Во время установки каждого листа скорректировать положение крайней (по краю листа) и средней (по середине листа) стойки, после чего закрепить к ним лист шурупами.

Шпаклевание стыков ГВЛ

1. В зазор, образованный состыкованными листами при помощи шпателя уложить заподлицо с поверхностью обшивки шпаклевку Фугенфюллер ГВ. Одновременно зашпаклевать места установки шурупов. Убрать излишки шпаклевки. После высыхания раствора произвести окончательное шпаклевание.

2. Произвести затирку мест укладки шпаклевки с целью удаления неровностей и выступов.

3. Внешние углы, для которых существует опасность механического повреждения, укрепить металлическим перфорированным угловым профилем (ПУ-профиль). ПУ-профиль вдавить в предварительно нанесенную на угол шпаклевку, затем накрыть выравнивающим слоем шпаклевки.

4. Места укладки шпаклевки и обработанные затиркой покрыть грунтовочным составом Тифенгрунд. Поверхность ГВЛ обработана специальным укрепляющим составом, поэтому грунтование всей поверхности производится только по необходимости.

Примечания:

- при образовании горизонтальных стыков, гипсокартонные листы крепить вразбежку. В случае однослойной обшивки, под стыки установить перемычки из ПН-профиля;
- при 2-х слойной обшивке швы 1-го и 2-го слоя не должны совпадать, швы 1-го слоя зашпаклевать (армирующая лента не обязательна), расстояние между шурупами при креплении 1-го слоя допускается увеличить до 75 см, если 2-й слой устанавливается в тот же день;
- в помещениях с повышенной влажностью применять влагостойкий гипсокартон, в местах попадания воды перед облицовкой плиткой поверхность гипсокартона покрыть гидроизоляцией ("Флехендихт"), при облицовке плиткой обшивки в один слой стойки крепить через 40 см;
- эл.проводку в каркасе устанавливать таким образом, чтобы не повредить ее острыми краями профиля и шурупами при креплении листа;
- перед декоративным покрытием поверхность гипсокартона обработать соответствующей покрытию грунтовкой.
- монтаж облицовки с каркасом из ПН- и ПС-профилей аналогичен монтажу перегородки без обшивки одной из сторон каркаса.
