Принцип действия и устройство системы отопления с принудительной циркуляцией

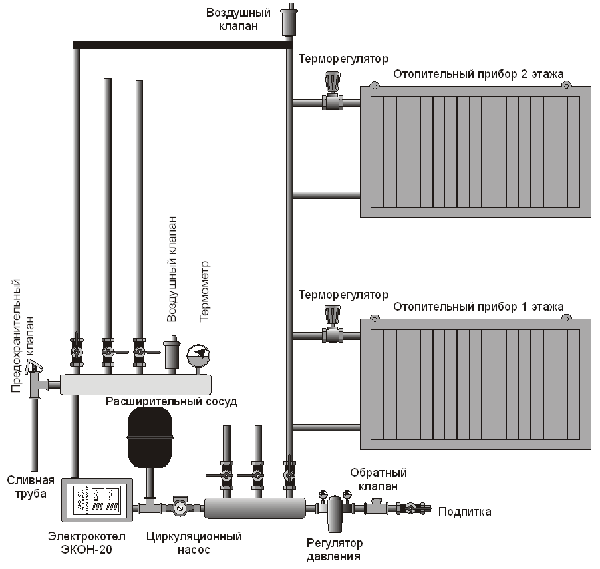

На данном рисунке изображена система отопления с принудительной циркуляцией теплоносителя при помощи циркуляционного насоса, установленного в обратной трубе системы отопления, непосредственно перед входом в электрокотел.

Достоинства системы отопления с принудительной циркуляцией теплоносителя:

Быстрый «разгон» системы.

Низкая металлоемкость, т.к. можно применять трубы малого диаметра.

Удобство регулировки теплораспределения как по стоякам, так и по каждому отопительному прибору.

Возможность скрытой прокладки трубопроводов без соблюдения уклонов.

Возможность монтажа элеваторного узла, расширительного сосуда, линии подпитки и электрокотла в одном помещении, без соблюдения разницы высот.

Недостатки системы отопления с принудительной циркуляцией:

Невозможность работы в случае выхода из строя циркуляционного насоса.

Высокая стоимость как самого насоса, так и дополнительной арматуры.

Ну вот и все. Теперь вы имеете общее представление о системах отопления, можете самостоятельно рассчитать необходимую мощность электрокотла и отопительных приборов. И что самое главное сможете почти на равных разговаривать со специалистами которые будут вести монтаж Вашей системы. Еще раз напоминаю, что все изложенное в этом документе нельзя воспринимать как догму, каждая отопительная система имеет индивидуальную конструкцию и особенности, обусловленные местными условиями. Поэтому Вашей основной задачей является выбор фирмы, которая будет производить проектирование и монтаж Вашей системы отопления.
